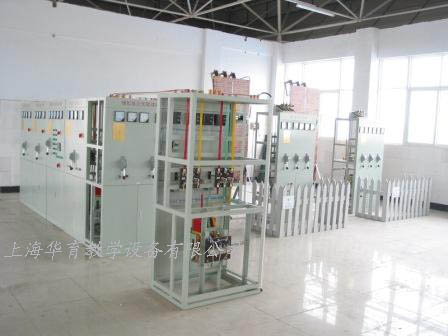

HY-GPD2型供配電仿真實訓係統

（1）供配電技術仿真實訓設備主要技術參數要求
①、額定絕緣電壓：直流660V
②、額定工作電壓：交流380V
③、輔助電路額定工作電壓：交流380V、220V
④、母線額定電流：100A
⑤、分支母線額定電流：10~16A；
⑥、櫃體尺寸：櫃高：2000mm，櫃寬：600mm（800 mm），櫃深：800mm

（2）結構特征要求
①、櫃體由薄鋼板衝壓成形，采用標準化設計，結構零-件通用性強，機械強度高。
②、櫃體上部為主母線室、前部為電器室、後部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
③、櫃體結構零件的表麵保護層烤漆色澤美觀質量可靠。
④、機械聯鎖：GCK櫃抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，隻有手柄在分斷位置時門才能開啟以保證安全。
⑤、受電開關、聯絡開關（多回路供電時）及GCK櫃的抽屜都具有兩個位置：接通位置及斷開位置。
供配電技術成套實訓設備含多種GCK低壓電氣控製櫃組成多種配電線路，0.4 KV電壓等級的配電櫃。改變了屏式演試模式，貼近工程現場。
（3）設備的功能特點和實訓項目
Ａ、功能特點要求
櫃體安裝方式為整體安裝方式。進出線方式為上（下）進出線。
低壓櫃采用分段式母線連接方式，與下引母線和引出排進行軟連接，學生可以完成隔離開關、斷路器、接觸器、電流互感器、儀表、補償電容、其他控製電器、母線的拆裝與連接和操作。
