一、產品概述

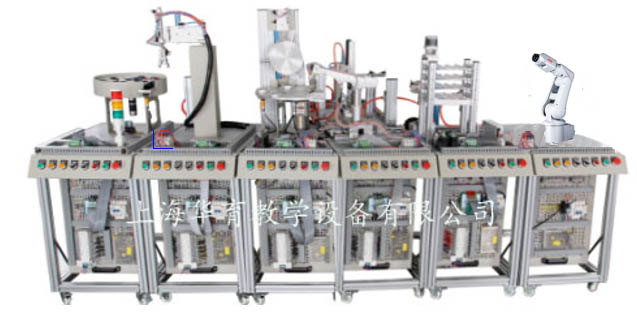

      機電一體化綜合實訓考核設備是基於《國家中長期人才發展規劃綱要(2010-2020年)》對經濟社會發展重點領域急需緊缺專門人才及創新型科技人才的培養要求，依據國家相關職業工種培養及鑒定標準，結合中國當前製造業的崗位需求，接軌世界技能競賽（World skills）相關標準及規程開發設計而成。該套係統由“工作站”(Working Station）形式綜合體現。

“工作站”可以模塊方式自由組合，形成多種模式，操作者不但在實習、工作中培養、訓練了機械裝調、電氣管路連接、程序設計、工業機器人應用、傳感器應用、計算機應用、檢修排故、觸摸屏組態、伺服、步進驅動控製等機電專業技能，同時也體驗到職業素養中的社會能力與方法能力。

該設備技術涵蓋麵廣，定位前瞻，是機電一體化專業教學實習、技能鑒定和技能競賽的絕佳載體。

二、產品結構

每個獨立的單元由實訓桌、執行機構及掛板構成。每套設備除配獨立的單元外，電腦桌等。

實訓桌：鋁型材拚接而成。實訓桌下方裝有四個萬向輪和四個可調腳，萬向輪移動時用，可調腳固定時用。實訓桌台麵是用鋁型材拚接而成，方便學生將工件在其上任意位置、任意方式地安裝，而不局限於在給定的孔位上按給定的方式安裝。

執行機構：采用鋁板精加工後組裝而成，表麵噴砂後陽極氧化，既防腐蝕又美觀大方。

掛板：斜裝於實訓桌正下方，可很方便地取、卸。掛板上裝有PLC、變頻器等電器元件，統一由電纜線及快速插頭與實訓桌上的執行機構連接。

三、產品特點

1.   係統應用綜合性

係統包括了智能裝配生產係統、自動包裝係統、自動化立體倉庫及智能物流係統、自動檢測機質量控製係統、生產過程數據采集及控製係統等子係統

2. 知識技能全麵性

    設備涉及工業機器人應用技術、PLC及特殊功能模塊技術、觸摸屏應用技術、通信應用技術、交流伺服應用技術、交流變頻應用技術、電力電子應用技術、傳感器應用技術、氣動控製技術、機械裝調技術機電一體化知識性能。

3. 組合靈活性

設備按功能化分為5個單元 ，可靈活搭配；

模塊化的設計，可以模塊裝調，位置靈活調整，總裝連接迅速方便；

單元中自由組合模塊連接進行實訓；

四、產品配置與參數

1)額定電壓：AC220V ±10%

2)額定功率：2KW

3)環境濕度：≤90%

4)安全保護功能：急停按鈕，漏電保護，過流保護等用電安全保護功能

5)PLC: FX2N-48MR +FX2N-485BD / FX2N-48MT +FX2N-485BD

6)伺服：驅動器MR-JE-10A / 電機 HG-KN13J-S100

7)變頻器：FR-D720S-0.4K

8)步進驅動器：TB6600  步進電機：57BYG250B

9)機器人：SD500E 有效負載 3kg

10)設備重量：280kg

11)單站尺寸：L600mm×W720mm×H1500mm

12)設備尺寸：L4800mm×W720mm×H1500mm

13)工作站尺寸：L4800mm×W2500mm×H1500mm

五、機電一體化綜合實訓考核設備成套配置清單

詳細清單備索

六、設備配置功能說明

1、顆粒上料單元：

主要由掛板控製板、上料輸送皮帶、主輸送模塊、循環選料模塊、上料填裝模塊、實訓桌組成，可進行PLC控製、變頻器控製、直流電機控製、傳感器設置、氣動元件原理等多項實訓項目。控製流程如下：

上料輸送皮帶逐個將空瓶輸送到主輸送帶；同時循環選料將料筒內的物料推出，對顆粒物料根據顏色進行分揀；當空瓶到達填裝位後，頂瓶裝置將空瓶固定，主皮帶停止；上料填裝模塊將分揀到位的顆粒物料吸取放到空瓶內；瓶子內物料到達設定的顆粒數量後，頂瓶裝置鬆開，主皮帶啟動，將瓶子輸送到下一個工位。此單元可以設定多樣化的填裝方式，可從物料顏色（2種）、顆粒數量（最多4粒）進行不同的組合，產生8種填裝方式。

2、加蓋擰蓋單元：

主要由掛板控製板、輸送模塊、加蓋模塊、擰蓋模塊、實訓桌組成，可進行PLC控製、傳感器設置、氣動元件原理、機械裝調等多項實訓項目。控製流程如下：

瓶子被輸送到加蓋模塊下，加蓋位頂瓶裝置將瓶子固定，加蓋機構啟動加蓋流程，將蓋子（白色或藍色）加到瓶子上；加上蓋子的瓶子繼續被送往擰蓋機構，到擰蓋模塊下方，擰蓋位頂瓶裝置將瓶子固定，擰蓋機構啟動，將瓶蓋擰緊。

3、檢測分揀單元：

主要由掛板控製板、主輸送模塊、龍門檢測模塊、輔輸送帶組件、分揀機構、實訓桌組成，可進行PLC控製、傳感器設置、傳感器組合檢測、氣動元件原理、機械裝調等多項實訓項目。控製流程如下：

擰蓋完成的瓶子經過此單元進行檢測：回歸反射傳感器檢測瓶蓋是否擰緊；龍門機構檢測瓶子內部顆粒是否符合要求；對擰蓋與顆粒均合格的瓶子進行瓶蓋顏色判別區分；擰蓋或顆粒不合格的瓶子被分揀機構推送到廢品皮帶上（輔皮帶）；擰蓋與顆粒均合格的瓶子被輸送到皮帶末端，等待機器人搬運。

4、六軸機器人單元：

主要由掛板控製板、升降台A模塊、升降台B模塊、新時達六軸機器人及控製器、實訓桌組成，可進行PLC控製、六軸機器人控製、步進驅動器係統控製、氣動元件原理、機械裝調等多項實訓項目。控製流程如下：

兩個升降台模塊存儲包裝盒和包裝盒蓋；A升降台將包裝盒推向物料台上；6軸機器人將瓶子抓取放入物料台上的包裝盒內；包裝盒4個工位放滿瓶子後，6軸機器人從B升降台上吸取盒蓋，蓋在包裝盒上；6軸機器人根據瓶蓋的顏色對盒蓋上標簽位分別進行貼標，貼完4個標簽等待成品入倉單元入庫；

5、成品入倉單元：

主要由掛板控製板、堆垛機模塊、成品倉庫模塊、實訓桌組成，可進行PLC控製、伺服係統控製、傳感器智能係統控製、氣動元件原理、機械裝調等多項實訓項目。控製流程如下：

堆垛機模塊把機器人單元物料台上的包裝盒體吸取出來，然後按要求依次放入倉儲相應倉位。2×3的倉庫每個倉位均安裝一個檢測傳感器，堆垛機構水平軸為一個精密轉盤機構，垂直機構為渦輪絲杆升降機構，均由精密伺服電機進行高精度控製。

6、產品配件包：

包含了PLC編程線、機器人USB下載線、觸摸屏USB下載線、485通訊線、空氣壓縮機、排插座、物料瓶身、藍色/白色瓶蓋、藍色/白色物料塊、藍色/白色標簽、發貨光盤、設備使用說明書、安裝螺絲螺母等

七、實訓項目

PLC部分

1.PLC編程軟件應用

2. PLC基本指令的應用

3. PLC功能指令的應用

4.PLC步進指令的應用

5. PLC控製傳輸帶啟停

6. PLC判斷多種物料屬性

7.PLC判斷物料放置位

8.PLC對傳輸帶運行的絕對定位控製

9.PLC對傳輸帶的混合定位控製

10.PLC對6軸機器人的基本動作控製

11.利用脈衝指令對步進電機控製

12.PLC對6軸工業機器人自動控製

13.PLC對堆垛機模塊升降控製

14.PLC對倉庫出庫入庫自動控製

15.PLC對倉庫間倉位調配的控製

人機界麵係統實訓

1.軟件安裝

2.窗口組態

3.工程製作與下載

4.PLC寄存器連接

5.簡單動畫組態

6.報警組態

7.數據存儲於PLC或HMI的用法

8.觸摸屏監控各工作單元設備

9.觸摸屏對整體實訓流程監控與管理

10.通過觸摸屏對整套係統參數設置

11.觸摸屏對係統報警代碼查詢與處理

12.觸摸屏實現故障設置於診斷排除

變頻器係統實訓

1.變頻器基本接線操作

2. 變頻器功能參數設置與操作

3.PU操作及外部操作

4. 多檔轉速的PLC控製

5. 電機正反轉運動控製

6.速度定位係統實訓

7.變頻器的外部運行、組合運行實訓

8.多段速電機控製實訓

9.瞬時停電啟動控製實訓

10.麵板參數複製實訓

11.多位置定位參數調節

機器人係統實訓

1.  6軸機器人軟件操作

2.  6軸機器人程序編寫

3.  6軸機器人原點與複位

4.  6軸機器人點示教實訓

5.  6軸機器人與PLC I/O通訊實訓

6.  網絡IO監控機器人工作狀態

7.  6軸機器人位置變量使用實訓

8. 6軸機器人抓手控製實訓

9.  6軸機器人位置運算實訓

步進電機應用實訓

1.  步進電機接線操作

2.  步進驅動器參數設置修改

3.  升降台模塊升降定位實訓

4.  步進係統控製實訓

交流伺服係統實訓

1.交流伺服係統基本接線操作

2.放大器參數設置

3.反饋與脈衝數觀察

4.脈衝輸入控製正反轉

5.帶速度反饋的脈衝控製正反轉

6.故障代碼的熟悉與排除

傳感器部分實訓

1.數字光纖傳感器對單一顏色分揀實訓

2.光電傳感器實訓

3.磁性開關實訓

4.對射型與反射型傳感器的應用

網絡部分實訓

1.RS485網絡實訓

2.觸摸屏通過PU控製變頻器實訓

3.PLC通過RS指令控製變頻器實訓

4.PLC、觸摸屏與變頻器通訊控製

5.N：N網絡搭建與調整實訓

6.現場總線網絡操作與設置

7.現場總線網絡搭建入門

機械部分

1.循環選料模塊的裝調

2.顆粒上料模塊的裝調

3.輸送帶模塊的裝調

4.加蓋模塊的裝調

5.擰蓋模塊的裝調

6.檢測模塊的裝調

7.升降台A模塊的裝調

8.升降台B模塊的裝調

9.堆垛機模塊的裝調

10.成品倉庫模塊的裝調

係統調試

1. 掛板控製板安裝接線實訓任務

2. 單元模型接線與氣路連接調試工作

3. 工藝要求實訓
