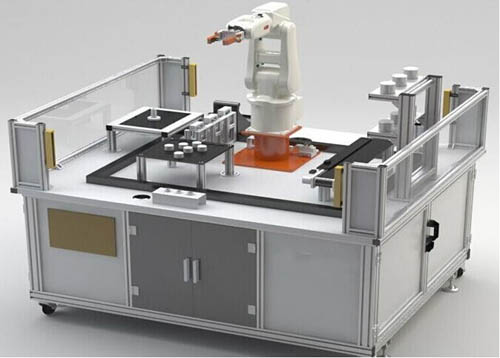

HYRX-CY01多功能機器人應用實訓平台

 一、產品概述

    多功能工業機器人應用實訓平台以工業機器人與機器視覺為核心，將機械、氣動、運動控製、變頻調速、編碼器技術、PLC控製技術有機地進行整合，結構模塊化，便於組合，實現對高速傳輸線上的不同物料進行快速的檢測、組裝。為了方便實訓教學，係統進行了專門的設計，可以完成各類機器人單項訓練和綜合性項目訓練，可完成各類機器人單項訓練和綜合性項目訓練。可以進行六軸機器人示教、定位、抓取、裝配等訓練，
    包含六自由度工業機器人、智能視覺檢測係統、PLC控製係統及一套供料、輸送、衝壓、打包、稱重、倉儲機構，可以實現對高速傳輸的工件進行分揀、檢測、搬運、裝配、存儲等操作。

    多功能工業機器人應用實訓平台各組件均安裝在型材桌麵上，機械結構、電氣控製回路、執行機構相對獨立，采用工業標準件設計。通過此平台可以進行機械組裝、電氣線路設計與接線、PLC編程與調試、智能視覺流程編輯、工業機器人編程與調試應用等多方麵訓練，適合職業院校、技工學校自動化類相關專業《工業機器人與控製技術》、《自動化技術》等課程的實訓教學，適合自動化技術人員進行工程訓練及技能比賽。

二、技術性能
    1. 輸入電源：單相三線～220V±10% 50Hz
    2. 工作環境：溫度-10℃～+40℃  相對濕度≤85%（25℃）  海拔＜4000m
    3. 裝置容量：＜1.5kVA
    4. 實訓平台尺寸：2000mm×1200mm×1500mm
    5. 安全保護：具有漏電保護，安全符合國家標準
三、設備結構與組成
    該實訓平台由六自由度工業機器人係統、歐姆龍智能視覺檢測係統、可編程控製器（PLC）係統、供料單元、環形輸送單元、工件料盒單元、工件組裝單元、稱重檢測單元、倉庫單元、廢品回收桶、各類工件、型材實訓桌、型材電腦桌等組成。
1. 六自由度工業機器人係統
2、機器人控製器
3、機器人示教器
4、機器人移動滑台
5.智能視覺檢測係統
6.可編程控製器單元
7. 供料單元
8. 輸送單元
9. 衝壓單元
10. 包裝單元
11、稱重單元
12. 倉庫單元
13. 廢品回收桶
14. 以太網路由器
四、實訓項目
1. 機器視覺係統的原理、使用和調試
2. 六軸工業機器人係統的原理、使用和調試
3. 六軸工業機器人坐標係統和機器視覺坐標係統標定及相互轉換
4. 工業機器人與機器視覺係統綜合應用的安裝與調試
5. 機器視覺係統模板設置、編程與調試
6. 通過示教單元手動調試工業機器人
7. 通過示教單元設置、修改各控製點坐標
8. 通過示教單元編寫、修改工業機器人程序
9. 機器人追蹤坐標整定
10.工業機器人係統的軟件二次開發編程
11.智能視覺圖像輸入編輯與調試
12.智能視覺結果給出編輯與調試
13.智能視覺顏色比對測量
14.智能視覺編號比對測量
15.智能視覺尺寸比對測量
16.智能視覺角度測量
17.智能視覺係統與工業機器人綜合應用
18.PLC程序編程與調試

19.智能視覺係統與工業機器人綜合應用
